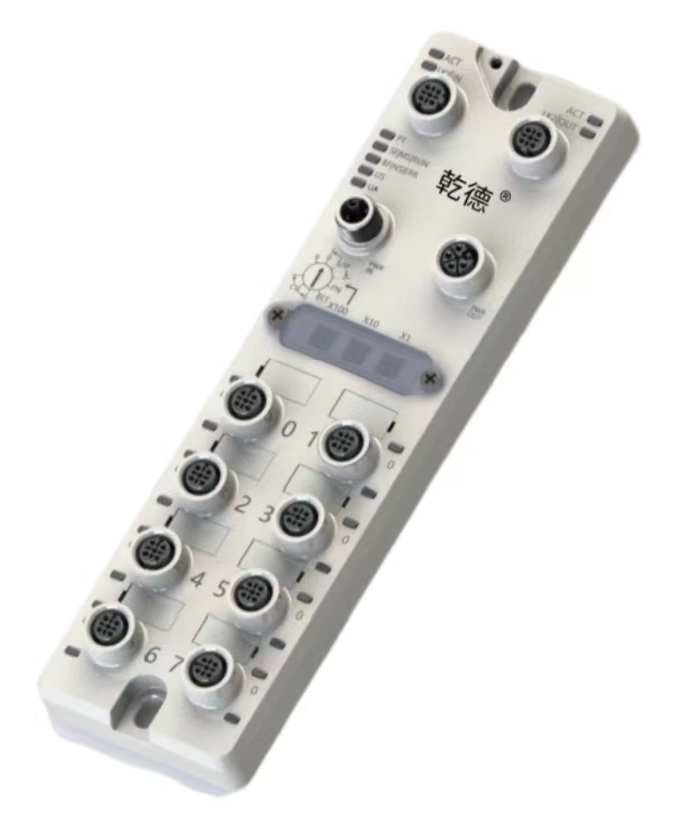

006E31 16*DI/DO,PNP 可配置

006E31 16*DI/DO,PNP 可配置

功能参数
Function Parameter

工业以太网类型EtherCAT,16DI/DO,可配置PNP
订货代码006E31
订货编号FNI MPL-332-105-M
额定工作电压18...30V DC
模块的电流消耗<=130mA
辅助输入/输出电源状态US/UA
模块状态指示灯
网络状态指示灯
端口状态指示灯红色,黄色
连接:现场总线M12,D-coded,母头
连接:AUX电源M12,L-coded,公/母头
连接:I/O端口M12,A-coded,母头
IO端口数目8
输入数量16个PNP输入
输出数量16个PNP输出
输入/输出可配置
最大负载电流,传感器/信道200mA
最大输出负载电流0.5A
端口状态指示灯(信号状态)黄色LED指示灯
端口诊断指示灯(过载)红色LED指示灯

总电流U执行器<=16A
总电流U传感器<=16A
防护等级符合 IEC 60529IP67(正确连接时)
工作温度-25...+70℃
存储温度-25...+85℃
紧固件2个安装孔
尺寸(长*宽*高)223*65*25.8mm
外壳材质镀镍Gd-Zn合金



选型手册:在服务支持-选型手册-工业以太网样册

2D图纸:

007B11、007B31、007B51、007C11、007D11、007E11、007D31、007E31、006B11、006B31、006B51、006E31、006E61.pdf
